一 產品概述

WANLIN-TP9003 智能消防遠傳液位計，主要采用單片機系統采集運算在線測量并遠傳的液位高度的儀表。它采用高品質傳感器芯，具有精度高、抗腐蝕性、抗震動、溫漂小、穩定性好等優點；使用低功耗微處理技術，鋰電池長期供電方式，無需外接電源，安裝使用方便。采用最新進低功耗寬覆蓋 NB-iot 模塊定時發送及報警發送；智能監控各種槽罐的液位高度。

二 產品的性能和特點

* 大屏幕：大屏幕液晶顯示，讀數直觀清晰，適應環境溫度寬。

* 高精度：先進的微處理器技術，進口測控芯片，性能穩定精度高。

* 長壽命：低功耗，內置大容量鋰電池。

* 高可靠：進口傳感器晶元，長期穩定性好，抗干擾，穩定可靠。

* 報警遠傳：智能物聯云，覆蓋更廣泛。

三 技術參數

1．測量范圍：0～1.5M 0～3M 0～5M 0～10M (可制定 200m)

2. 準確度等級： 0.4%FS

3. 顯示方式：5 位數字動態顯示

4. 供電電源：3.6V 鋰電池

5. 介質溫度：-20～80 ℃

6．工作環境溫度：-10～60℃；

7. 工作環境濕度：≤80%RH；

8. 常規螺紋接口：投入式

9. 可根據用戶定制

四 儀表使用功能

1、開關機：開機或關機。

2、清零：當儀表沒有加壓情況下，出現零漂，可短按“清零”鍵清零。

3、單位：可根據需要轉換單位。

4、測試：用于新安裝后，觸發上傳。

5、電池欠壓：當電池符號出現圖一①的時候，代表電池電量快要不足，請及時準備電進行更換。

1、該儀器為精密計量儀器，表盤應選擇在空氣流通，便于觀察，易于維護操作、無腐性的地方。

2、在敞口的容器中測量靜態液位時，把投入式液位變送器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。安裝顯示表盤儀表時，需注意方向。

六 故障與排除

本產品屬于機電產品，在運輸過程和使用過程中，由于環境干擾，人為操作使用不當的

原因，可能造成儀表不能正常工作和顯示。對于簡單的故障用戶可以自行排除，其他的故障需要返回到制造廠商進行維修。下面列表提示故障極其排除方法。

1、屏幕無字體 更換電池

2、液位增加字體無變化 取出電池，等待 30 秒后，再重新安裝上

3、字體為非數字或者漏墨，出現裂痕 液晶屏損壞，返廠維修。

4、數值明顯不準確 檢查電池是否電量不足

5、精度改變 返廠重新校準。

七 安裝注意事項

1、在使用過程中，應定時提取液位探頭，檢查是否堵塞，保持管路清潔。

2、安裝完成后，確認量程是否與量程匹配，以免量程過載，或分辨度過低。

1、現場使用條件應符合本儀表技術參數的要求。正確選用儀表量程，被測液位不能超過儀表的測量上下限范圍，應留有充分的超壓安全余量。

2、被測介質溫度不得超過儀表的工作溫度范圍，在腐蝕、振動場所使用時還應確保儀表的密封及耐振性能。

3、電池注意事項：出廠配備電池為不可充電池，嚴禁充電。

本產品的傳感器與顯示處理部分采用分體設計結構，使用簡便，該儀表與被測機構使用引線直接連接的方式，對儀表的擺放角度不做任何要求。在使用測量以前應該估算被測量目標的大致量程范圍，以免由于量程過大超出測量范圍對傳感器造成機械上的損壞。本產品的響應時間為 0.5S

八 環境注意事項

1、本產品屬于機電產品，使用了液晶顯示技術，在強光下使用會減少液晶屏幕的使用壽

命，而且可能會使數據辨認不清楚，由此造成的事故后果，本廠不負任何責任。

2、儀表接液部分為不銹鋼金屬材料和擴散硅傳感器，測量強酸，強堿的介質應選取用防腐材質。本產品使用不可充電的電池，使用過后的電池應妥善處理(可郵寄回本廠統一處理) 以免造成環境污染。

3. 在高溫或低溫的情況下使用(大于 85℃，小于-30℃)時，超過 85℃應加散熱器，否則測量精確度無法保證，而且過高的溫度情況下鋰電池有爆炸的危險，在存儲或運輸的過程中也應該注意儀表溫度。

4. 由于本產品為電子產品在強電磁場中使用會使儀表產生故障，造成示值不準確或根本無法顯示等情況，但是不會對儀表造成本質的損壞。不同的儀表有不同的測量范圍，正常情況下可以在超過量程的 10%以內使用，進一步超量程使用可能會造成傳感器的機械損壞，進而造成測量氣體或液體的泄露，這種損壞是不可恢復的，由此造成的后果本廠不承擔任何連代責任

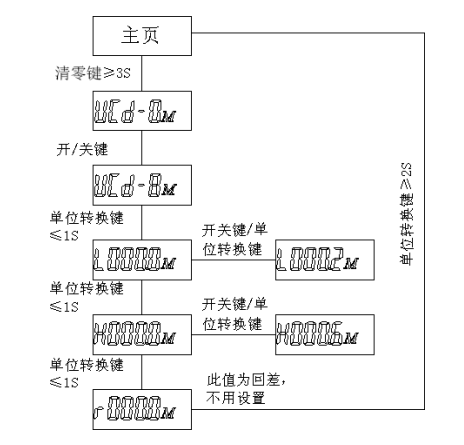

九 上下限報警設置


十 保存與運輸

1. 開箱后首先檢查使用說明書、附件、合格證是否齊全，根據訂貨要求確定規格是否相符， 檢查儀表外部是否完好無損。

2. 安裝前仔細閱讀使用說明書，根據技術指標對儀表進行校驗檢查。

3. 嚴格按照使用說明書要求安裝使用。

4. 經檢驗合格的產品不得隨意更換或改動電子元件、電池及調整參數等。

5. 該儀表在停用或庫存期間，應關閉電源停止工作，以延長電池的使用壽命。

6. 用戶更換電池應使用同型號電池，在通風良好、無氣體泄露的情況下進行更換。

7. 該產品應存放在（-20~60）℃，相對濕度小于 85%，通風、干燥、無腐蝕性氣體的庫房中。

8. 該產品與合格證、使用說明書、檢驗報告同裝于一個包裝內，在運輸過程中嚴禁強烈的碰撞。

十一 訂貨須知與技術服務

1. 訂貨時，用戶需要提供測量范圍、準確度等級要求、輸出信號種類和特殊要求，以便選擇合適的產品規格。

2. 因產品本身質量問題，而不能正常運行時，我公司一年內負責免費維修或更換。

為了確保用戶對所購產品的維修和保養，我公司有償為用戶提供各種配件。
